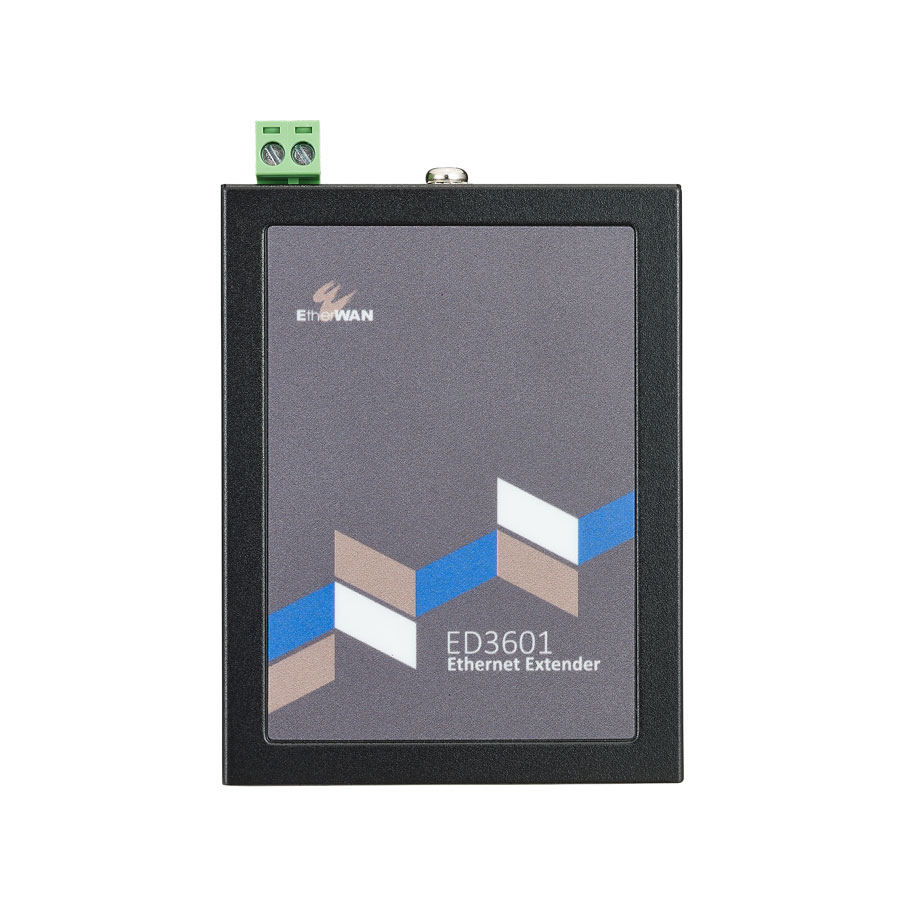

VDSL2 ギガビットイーサネットエクステンダー
EN 62368-1
Fanless
最大1.5kmの通信距離
標準UTPケーブルでイーサネット延長対応
産業用の広温度範囲設計
Downloads
お問い合わせ

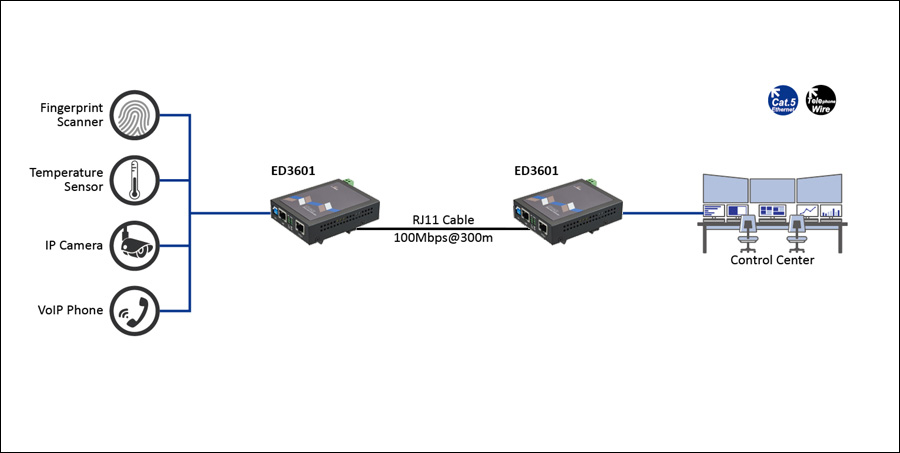

ED3601は産業用途に特化して設計されたVDSL2イーサネットエクステンダーです。既存の銅線を活用することで、最大300Mbps(下り/上り 各150Mbps)の高速通信を実現します。光ファイバーの敷設が不要で、光ファイバー並みの通信速度を提供します。特に、光ファイバーの導入が困難または高コストな環境(例:遠隔地、トンネルなど)において、コストパフォーマンスに優れたネットワーク延長ソリューションとして最適です。

ギガビットイーサネットポート & VDSL2ポート:どちらも標準RJ45コネクタを採用し、既存ネットワークとのシームレスな統合が可能です。堅牢な金属筐体:DINレール対応で、制御盤、工場キャビネット、屋外ボックスなど過酷な環境にも対応します。

自動信号調整機能:ケーブルの距離や品質に応じて信号を自動調整し、最大1.5kmの距離でも安定した通信を確保します。工業オートメーション、スマートシティのインフラ、交通監視システムなど、安定性と信頼性が求められるネットワーク延長に最適です。

EtherWAN — "When Connectivity is Crucial."

高速イーサネット銅線延長技術

    •  最大300Mbps(下り/上り 各150Mbps)の高速通信、最大300メートル対応可能

    •  対称通信モードでは最大1.5kmまでイーサネットを延長可能

    •  標準のUTPケーブル(CAT 5e/6/7)を使用し、光ファイバーに匹敵する通信性能を実現

産業グレードの耐久設計

    •  高強度の金属筐体を採用し、耐干渉、耐候性に優れ、屋外や産業環境に最適

    •  ケーブルの長さや品質に応じて信号を自動調整し、安定した通信を確保

柔軟で信頼性の高い導入方式

    • • 既存のツイストペアケーブルに対応

    • • 8種類の設定モードで多様な用途に対応

    • • 標準UTPケーブルで即時導入(プラグ&プレイ)

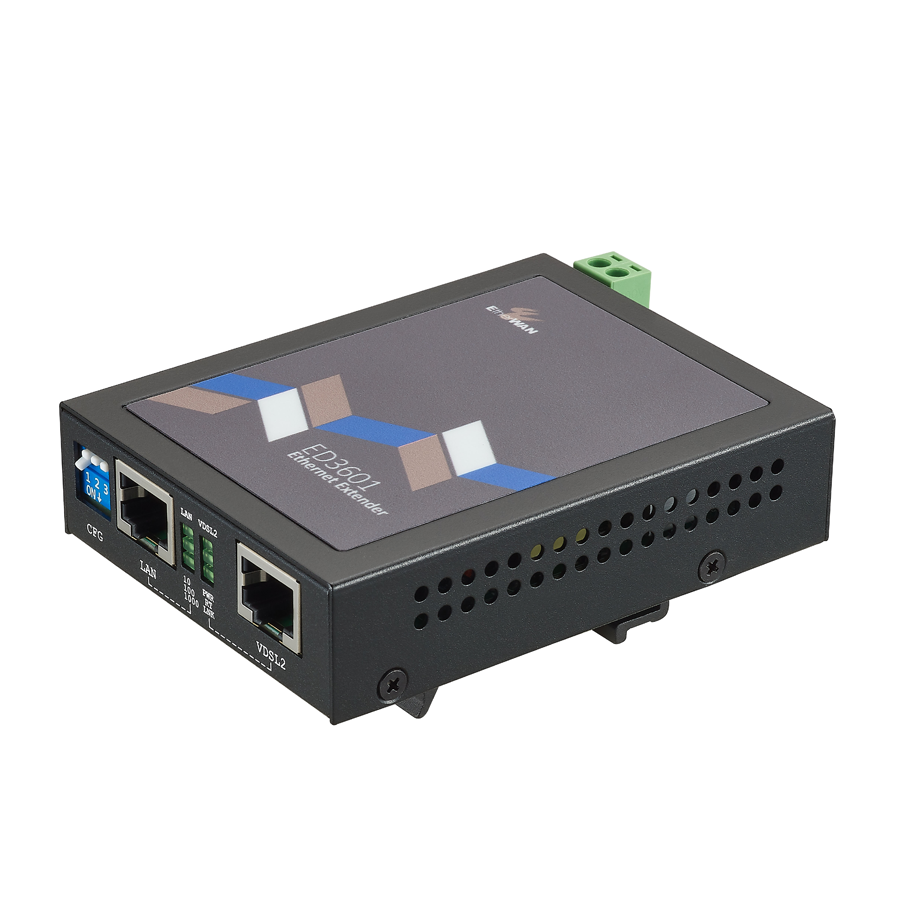

Interface

  • Ethernet Port
    • Port: 1 x RJ45
    • Speed: 10/100/1000BASE-T
  • VDSL2 Port
    • Port: 1 x RJ45
  • DIP Switch
    • DIP 1: RT (Remote) / CO (Master)
    • DIP 2: Asymm / Symm
    • DIP 3: Interleave / G.INP
    • DIP 4: SNR High / Low
  • LED Indicators
    • System power
    • RT / CO mode
    • VDSL2 link status
    • Ethernet link status

Physical

  • Casing Material
    • Metal
  • Dimensions
    • 72.5 x 94.5 x 23 mm (W x D x H) (2.85" x 3.72" x 0.9")
  • Weight
    • 0.22 kg (0.485lbs)
  • Installation Type

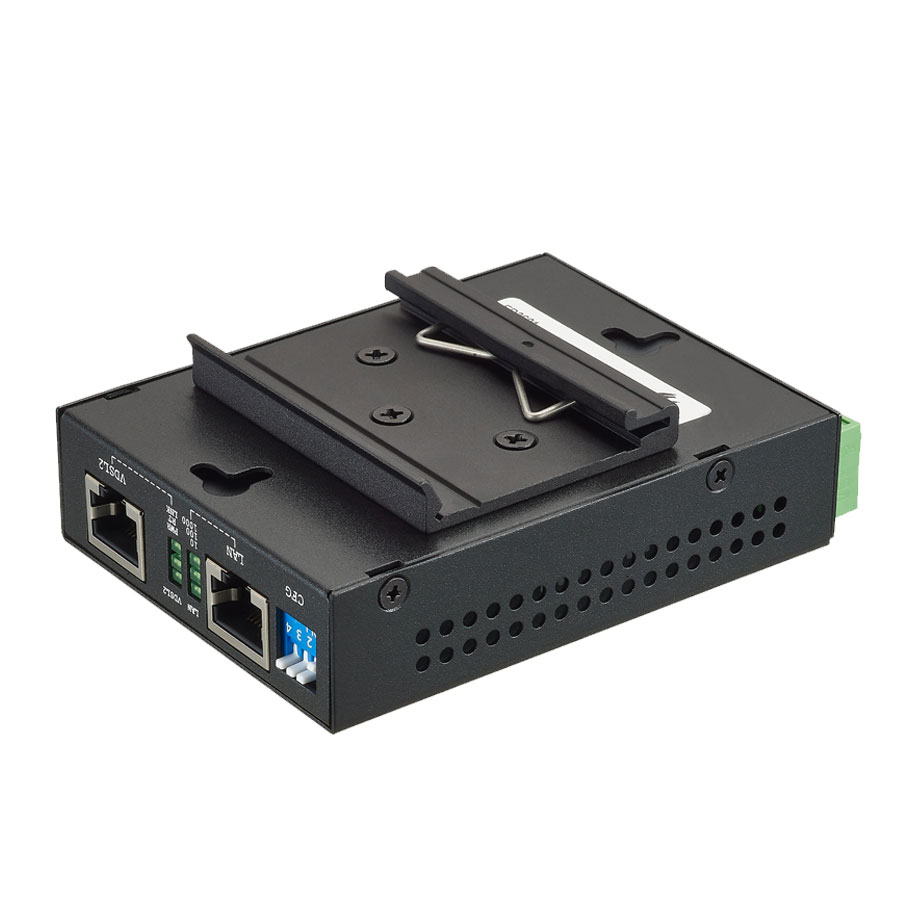

    • DIN-rail mounting (top hat type 35mm)

Regulatory

  • ISO
    • Manufactured in ISO-9001 facility
  • Safety
    • EN 62368-1
  • EMI
    • FCC Part 15B Class A
    • VCCI Class A
    • EN 55032:2015+A11:2020
    • EN 55035:2017+A11:2020
  • EMS
    • EN 61000-4-2 (ESD)
    • EN 61000-4-3 (Radiated RFI)
    • EN 61000-4-4 (Burst)
    • EN 61000-4-5 (Surge)
    • EN 61000-4-6 (Induced RFI)
    • EN 61000-4-8 (Magnetic field)
  • Vibration
    • IEC 60068-2-6 Fc
  • Shock
    • IEC 60068-2-27 Ea
  • Free Fall
    • IEC 60068-2-31

Technology

  • Standards
    • IEEE 802.3 10BASE-T
    • IEEE 802.3u 100BASE-TX
    • IEEE 802.3ab 1000BASE-T
  • Processing Type
    • Auto-Negotiation
    • Auto-MDI / MDI-X

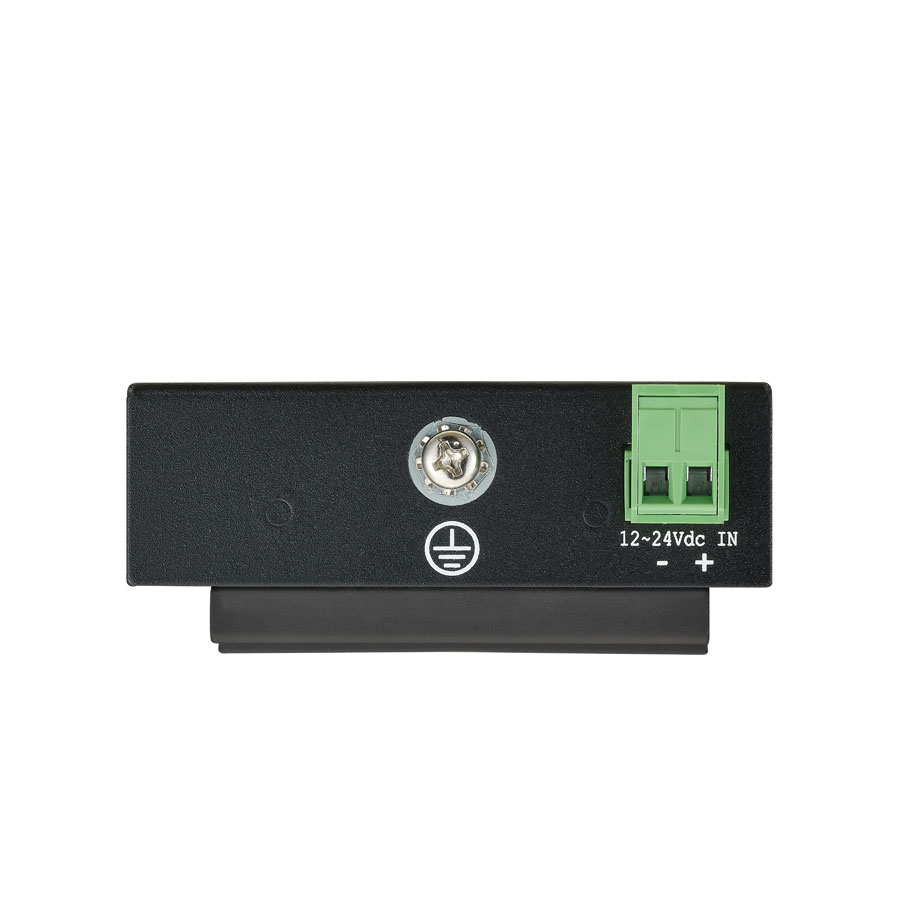

Power

  • Input
    • 12 ~ 24VDC (Terminal block)
  • Power Consumption
    • 4.5Watts
  • Protection
    • Over Current Protection
    • Reverse Polarity Protection

Environmental

  • Operating Temp.
    • -20 to 65 °C (-4 to 140°F)
  • Storage Temp.
    • -40 to 70 °C (-40 to 158°F)
  • Relative Humidity
    • 0% to 95% HR (non-condensing)

Warranty

SymmetricUTP CAT6, SNR Low, G.INP
Distance (m)Downstream (Mbps)Upstream (Mbps)
200125133
400102112
6007972
8003341
10007972
12003341
14007972
2000512
260000
AsymmetricUTP CAT6, SNR Low, G.INP
Distance (m)Downstream (Mbps)Upstream (Mbps)
20055253
40050169
6004467
8002760
10001440
1200932
1400623
2000<110
260000

* Note. This distance/data rate information is measured according to testing standards in the EtherWAN laboratory. The actual installation and connection speed will be affected by the quality of copper wire and the impact of noise disturbance.




Model

ED3601VDSL2 Gigabit Ethernet Extender

* DIN-Rail mounting kit included.

Optional Accessories

HDR-30-2430W/1.5A DIN-Rail 24VDC Industrial Power Supply

Accessories

DIN-Rail Power Supplieswww.etherwan.com/products/din-rail-power-supply (*)
